تعمير منابع تغذيه سوئيچينگ

نكاتي كه بايد قبل از شروع تعميرات منابع تغذيه از هر مدلي توجه كنيد اين است كه حتما از لامپ سري در تست منبع سوئيچينگ استفاده كنيد.

لامپ سري بايد به صورت موازي با ورودي منبع تغذيه قرار گيرد:



زماني كه درب منبع را باز مي كنيد اگر فيوز سوخته باشد (همان طور كه در تصوير مي بينيد) شدت سوختگي فيوز نشانه از شدت اتصالي در مدار است . احتمال دارد سوختگي فيوز مانند شماره يك در تصوير، يك قطعي كوچك باشد كه نشان مي دهد ميزان اتصالي در مدار كم است و مي تواند به دليل سوختن يكي از ترانزيستور ها يا يكي از ديود هاي ورودي يكسو ساز و يا يك خازن كوچك اتصالي كرده باشد و يا سوختن اي سي مدار باشد.

شماره دو مي تواند نشان دهنده سوختن هر دو ترانزيستور ها يا دو عدد از ديود هاي ورودي يكسو ساز مي باشد.

شماره سوم كه شدت اتصالي بالا  را نشان مي دهد امكان خرابي پل ديود ورودي يا خازن هاي ورودي بزرك نيز هست.

شماره چهارم يك فيوز فست مستطيلي را نشان مي دهد كه به پيكو فيوز نيز معروف است . سوختن اين مدل فيوز به علت سريع بودن از نظر ظاهري معلوم نمي باشد البته اكثر مواقع كمي سياهي روي برد به جا مي گذارد كه نشانه سوختن فيوز مي باشد.

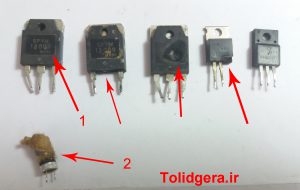

پس توجه به شكل ظاهري منبع تغذيه سوئيچينگ براي تعمير آن مهم است حتي ترانزيستور ها (شماره يك) و خازن ها (شماره دو):

توجه داشته باشيد ترانزيستور شماره يك كمي سياه شدگي و جرقه بر رويش وجود دارد كه دليل قانع كننده اي براي تشخيص ظاهري سوختنش مي باشد.
