تعمير منابع تغذيه سوئيچينگ (خرابي ظاهري)

تعمير منابع تغذيه سوئيچينگ

خرابي ظاهري يك منبع تغذيه يكي از مهمترين روش هاي تعمير منبع تغذيه سوئيچينگ مي باشد.

به طور مثال تصوير زير را توجه كنيد :

يكي از راحت ترين عيب يابي در تعميرات توجه به باد كردن خازن هاي خروجي منابع مي باشد.

اكثر مواقع كه خازن هاي خروجي متورم مي شوند امكان خرابي ديگر خازن هاي كوچك بر روي برد وجود دارد زيرا حرارت و كاركردي كه توانسته اين خازن هاي بزرگ را به اين شكل بيندازد حتما نيز بر روي خازن هاي كوچك تاثير داشته است.

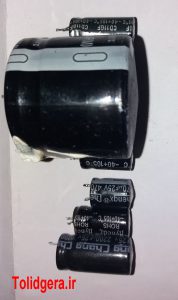

تورم در خازن هاي شكل بالا را ملاحضه مي كنيد.

پس زماني كه با تعويض خازن هاي بزرگ مشكل بر طرف نشد شروع به تست خازن هاي كوچك با خازن سنج كنيد . توجه داشته باشيد كه خازن ها را يا بايد كلا تعويض كنيد يا بايد با تستر خازن مجهز به تستر ESR  متر انجام دهيد چرا كه مقاومت داخلي خازن را فقط با اين تستر مي توانيد متوجه شويد و در 10 درصد از خازن ها ي كه ظرفيت شان تغيير چنداني نكرده امكان بالا بودن مقاومت داخلي بيشتر از حد مجاز وجود دارد كه اين امر باعث اشتباه شما در تعميرات مي شود.

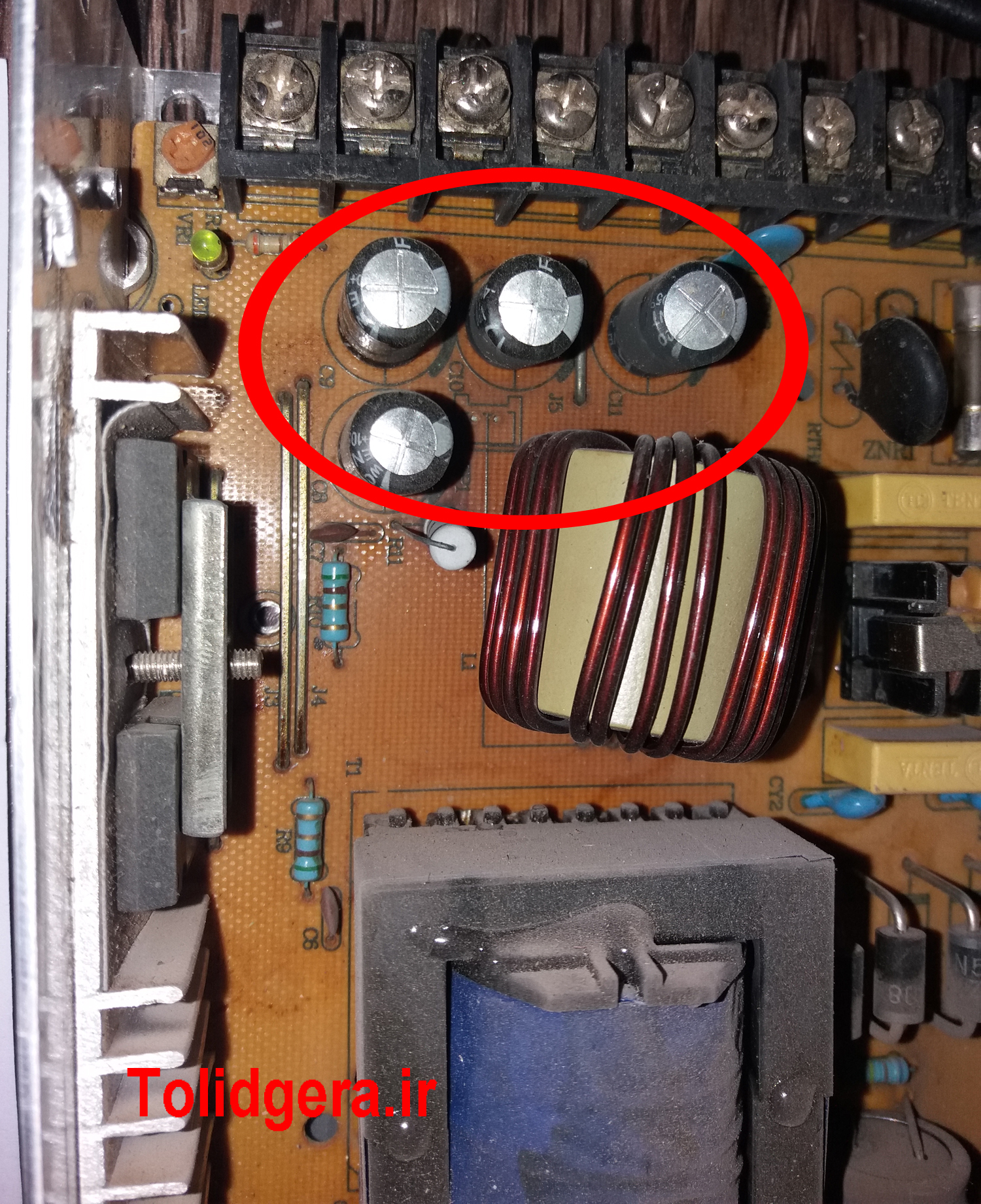

در شكل بالا همه خازن هاي كوچكي كه با ماژيك علامت زده شده اند به دليل حرارت بالا در مدار تعويض شده اند.
